PiLogger One mit Anschluß über 5-polige Stiftleiste statt 26-polige Buchsenleiste
In etlichen Anwendungen kann die Verfügbarkeit der GPIO Pins, die vom PiLogger One nicht benötigt werden, wichtig sein.
Wenn nur der PiLogger One angebaut werden soll, ist die Buchsenleiste einfach, bequem und kompakt. Sollen weitere Komponenten angeschlossen werden, erschwert diese Buchsenleiste den Aufbau (mit Y-Adapter oder Break-Out-Board oder ähnlich).

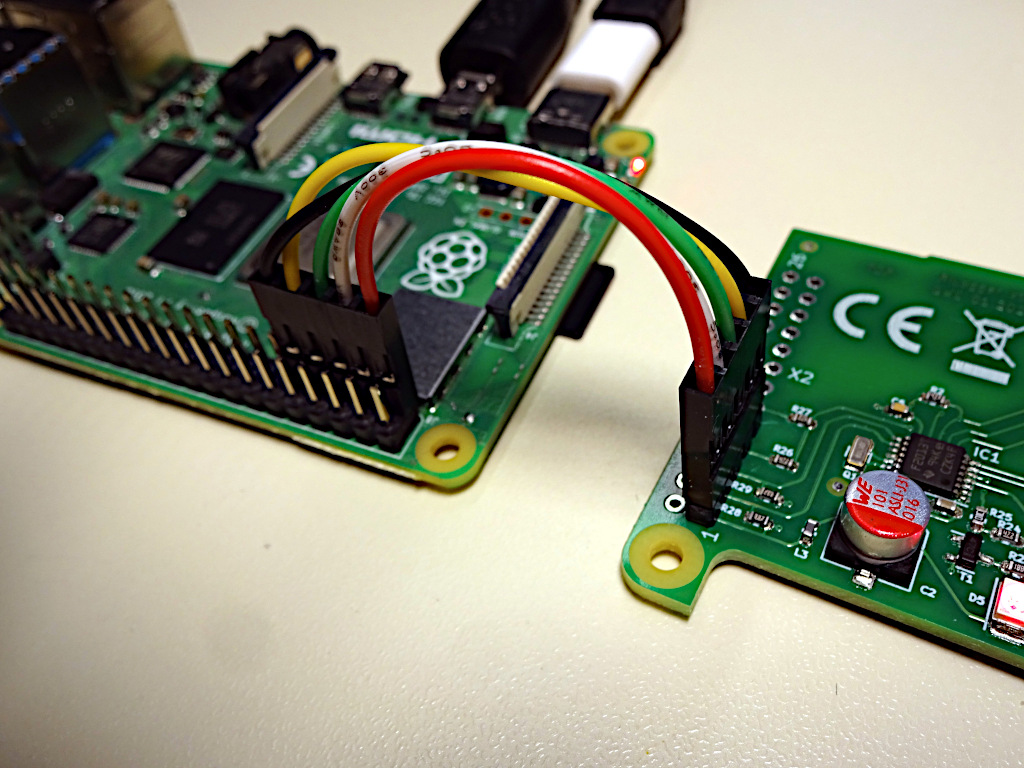

Für diese Fälle haben wir die Variante 'Typ B' aufgelegt, die grundsätzlich dem ursprünglichen PiLogger One entspricht, nur statt der 26-poligen Buchsenleiste nach unten, über eine 5-polige Stiftleiste nach oben bestückt hat. Der Anschluß erfolgt mit dem kurzen, mitgelieferten Kabel auf die entsprechenden Pins der Raspberry Pi GPIO-Stiftleiste:

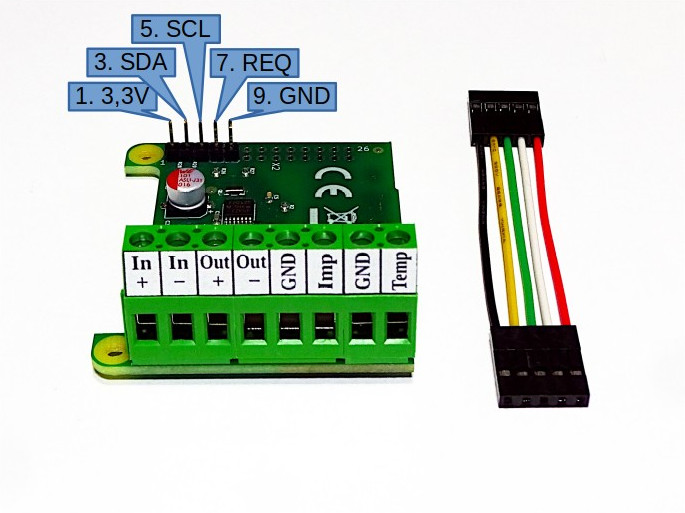

Das Kabel hat farblich kodierte Einzeldrähte, so dass auf einen Blick zu erkennen ist, wie herum der Buchsenstecker gesteckt werden muss. Am PiLogger One sind die Stifte mit den Zählpositionen 1, 3, 5, 7 und 9 bestückt. Es empfiehlt sich Pin 1 mit dem roten Draht für '+3,3V' und Pin 9 mit dem schwarzen Draht für 'GND' beziehungsweise 'Masse' zu verwenden. Hier eine Darstellung der Pin-Belegung:

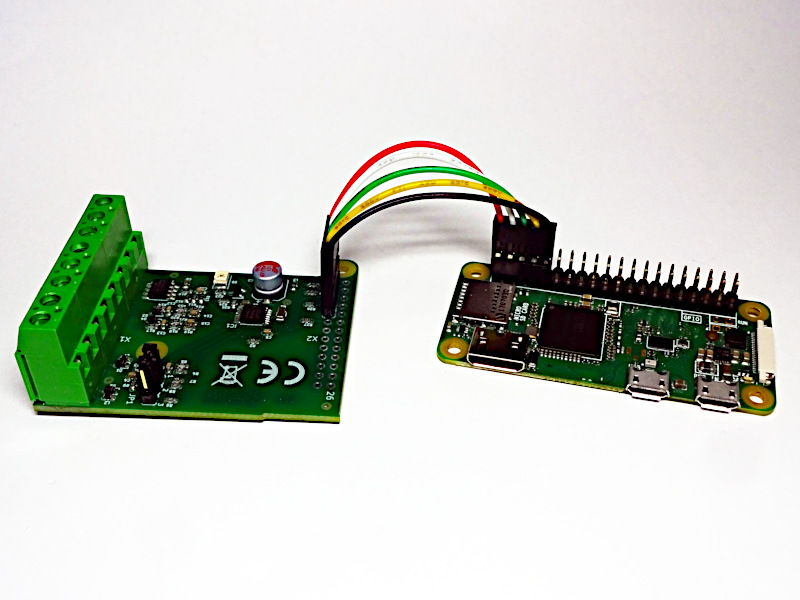

Damit kann natürlich auch ein Raspberry Pi Zero angeschlossen werden :
Das mitgelieferte Verbindungskabel hat eine Länge der Drähte zwischen den beiden Buchsen von 50 mm. Die Buchsenstecker sind je 14 mm lang (Standard Dupont), damit ist die Länge über Alles 78 mm. Die gesteckte Buchsenleisten benötigen auf beiden Seiten eine freie Höhe über der Leiterplattenebene von mindestens 19 mm.
Das ist auch der Grund, warum beim Typ B der Montagesatz nicht mitgeliefert wird, weil die Abstandsbolzen mit 11 mm nicht genügend Abstand erzeugen.
Wenn das mitgelieferte Kabel für die geplante Anwendung zu kurz ist, gibt es optional im Shop ein etwas längeres Kabel mit 85 mm.
Die Kabellänge sollte generell kurz gehalten werden, da hier der I²C Bus übertragen wird, der nicht wirklich gut für Kabel geeignet ist.
